内外径检测

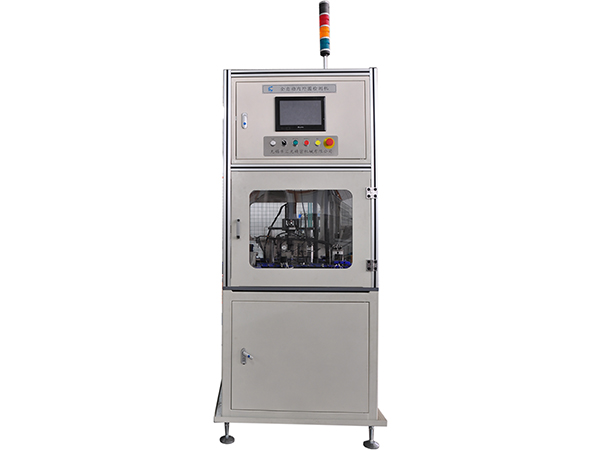

　　轴承套圈内外径检测机-介绍

　　设备用途

　　用于深沟球轴承套圈的尺寸检测

　　设备包含功能

　　a) 内径尺寸、锥度检测

　　b) 外径尺寸、锥度检测

　　c) 内外圈高度检测

　　技术指标

　　可加工轴承外径尺寸范围：φ20 ～φ30mm、φ30 ～φ60mm、φ60 ～φ90mm;

　　测笔识别精度：0.1μm;

　　测架重复精度：1μm;

　　内孔测量方式：三点接触式测头，装针机，一个工位轴向移位轴向测2个截面，自动计算内径尺寸、锥度等;

　　外径测量方式：三点接触式测头，一个工位轴向移位轴向测2个截面，自动计算外径尺寸、锥度等;

　　高度测量：采用单点接触测量，测笔直接读取产品高度数值;

　　工作效率：4.0～6.0秒/套
